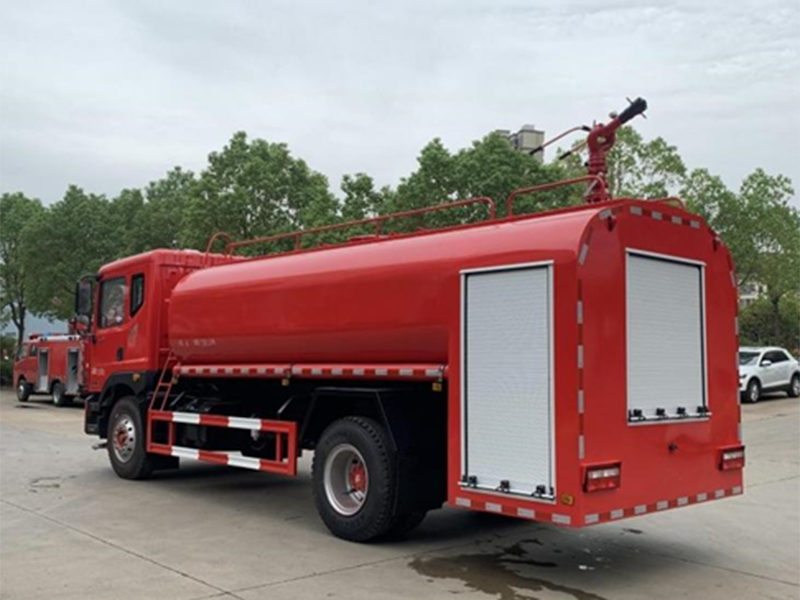

一 、车型概述
◆大多利卡多功能消防水罐车(洒水车)是由二类汽车底盘、罐体、取力器、 传动轴等上装部件组成，该车配备 CB10/30 型消防泵、PS30 型消防炮，罐体公
告容积为1021L(实际容积可达到1200L)。
整车由消防员乘员室和车身两大部分组成，乘员室为原厂单排，可乘坐2,3 人，该车为外露罐结构，车身前部为罐体，后部为泵房。水罐材质为优质碳钢，
载水1200L。
二 、车型特点
◆采用东风汽车股份有限公司原装二类底盘EQ1125SJ8CDC , 车辆性能稳定、综
合油耗低廉、驾乘舒适灵活、售后服务完善。
◆原厂排半豪华驾驶室， 冷暖空调、电动窗、 中控锁、断气刹、科技感十足， 驾乘更舒适。
◆康明斯 230马力(169KW), 动力强劲，经济省油，经济性好，可靠性高，噪
声低，国VI排放标准。
◆机动性能强，环保性能好，人性化设计，器材布置合理，取用方便；
◆采 用排半整体式结构，视野开阔。
具备**税务总局免征公告，上牌时免交车辆购置税。
三、 车辆基本参数
|
【整车技术参数】 |
|||
|
产品** |
程力牌 |
公告批次 |
364 |
|
产品名称 |
洒水车 |
产品型号 |
CL5180GSS6BXT |
|
总质量(Kg) |
18000 |
罐体容积(m3) |
10.69 |
|
额定载质量(Kg) |
10280,10215 |
外形尺寸(mm) |
8080×2520×3020 |
|
整备质量(Kg) |
7590 |
货厢尺寸(mm) |
XX |
|
额定载客(人) |
准拖挂车总质 量(Kg) |
||
|
驾驶室准乘人数 (人) |
2,3 |
鞍座**载质 量(Kg) |
|
|
接近角/离去角 (°) |
19/11 |
前 悬 / 后 悬 (mm) |
1260/2320 |
|
轴荷(Kg |
6500/11500 |
** 高 车 速 (Km/h) |
105 |
|
备注 |
1.仅采用轴距4500mm和前悬1260mm;该车主要用于城乡道路和园林绿化 洒水；主要装置为罐体、洒水泵、喷洒装置；2.罐体总容量：10.69立方米， 有效容积：10.21立方米，介质：水.罐体外形尺寸(长×宽×高)(mm):4000 ×2350×1600;3.侧防护采用Q235材料，焊接连接，后防护为整体式结构， 下边缘离地高460mm;4.随底盘选装驾驶室，ABS系统**器型号/厂家：J ABS/焦作博瑞克**技术有限公司，ABS/ASR-24V-4S/4M/襄阳东风隆诚机 械有限责任公司 |
||
|
【底盘技术参数】 |
|||
|
底盘型号 |
EQ1185LJ9CDE |
底盘名称 |
载货汽车底盘 |
|
**名称 |
东风牌 |
生产企业 |
东风汽车股份有限公司 |
|
轴数 |
2 |
轮胎数 |
6 |
|
轴距(mm) |
4500 |
||
|
轮胎规格 |
295/80R22.518PR,10.00R2018PR,275/80R22.518PR |
||
|
钢板弹簧片数 |
8/10+7,8/- |
前轮距(mm) |
1862,1933,1949 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1806,1865 |
|
排放依据标准 |
GB17691-2018国VI |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
YCS04200-68 B6.2NS6B210 B6.2NS6B230 D4.ONS6B195 |
广西玉柴机器股份有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 |
4156 6200 6200 4000 |
147 154 169 143 |
Qhengli SpeeialAutomoble Ca..Ltd.

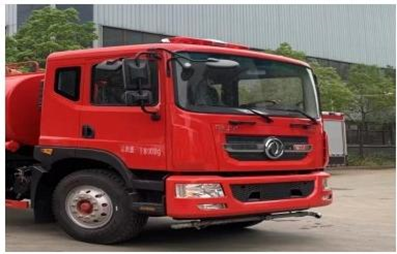

四、 驾驶室
|
概 述 |
◆大多利卡排半驾驶室，采用高强度钢板和封闭式结构，形成有 效的防撞保护区，保护驾乘人员安全。关键易腐蚀部位采用工程 合成树脂等特殊材料，极大地提高了驾驶室的抗腐蚀性。座椅双 密度发泡，弹性好，不变形，舒适性好。内装饰采用优质原生塑 料，无气味。配置大视野前挡风玻璃，有效减少弯道盲区，提高 行车安全； ◆平头驾驶室全金属封闭式结构，可乘座2,3人； ◆驾驶室内加装有取力器**开关、各种附加**开关，仪表台 下方装有多功能电子**报器，车顶装有**； ◆驾驶室内冷暖空调、搁物箱等人性化设计， 一应俱全。 |
|
大多利卡排 半座驾驶室 |
|
|
前排驾驶位 |
|
五、罐 体
|
水罐容积(L) |
1200 |
罐体材质 |
优质碳钢材质 |
|
人孔 |
设DN460人孔1个，带有快速锁定/开启装置 |
||
|
溢流口 |
设溢流口1个。 |
||
|
排污口 |
1个排污口，手动阀**。 |
|
注水口 |
在水罐右侧接1只DN65接口 |
|

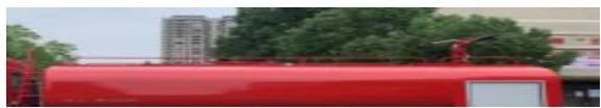

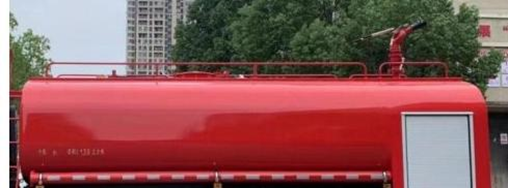

罐体示意图 |
|
|
材质及工艺 |
◆水罐采用优质碳钢罐体； ◆罐体成型后高压气体试漏检测，使罐体具有强度高、**稳、 车辆运载平稳安全等特点； ◆罐体在焊接工装工位上采用气体保护焊接自动焊接而成，保证 罐体焊缝质量的原样性。 ◆罐体的长度采用一次成型的整体式纵梁焊接，确保罐体的强度。 |
六、 取力器
|
型式 |
夹心式(全功率) |
|
|
操 纵 |
电磁阀**(电动操控) |
|
|
冷却方式 |
强制可调式水冷 |
|
|
润滑方式 |
飞溅式油润滑 |
七、泵室
|
材质 |
骨架、蒙皮为优质Q23**钢材；内隔板、底板为高强度铝合金和 新型隔热防护板。 |
|
图示 |
|
|
器材放置 |
◆按战斗编程和战斗展开设计器材集成； ◆按使用逻辑关系和使用频率放置器材； ◆使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所 有器材 ； |
|
|
车顶 |
采用花纹板铺设(限车厢顶部) |
|
|
图示 |
|
|
|
消防泵： |
CB10/30常压消防泵 |
|
|
流 量： |
常压30L/s |
|
|
压 力： |
常压1.0MPa |
|
|
安装型式： |
后置 |
|
|
真空泵： |
活塞式 引水时间≤35s,吸深≥7m。 **真空度：≥85kPa; |
|
|
真空泵材质： |
耐磨、抗腐蚀达到密封要求： **真空度：≥85kPa; |
|
八、 专用功能
|

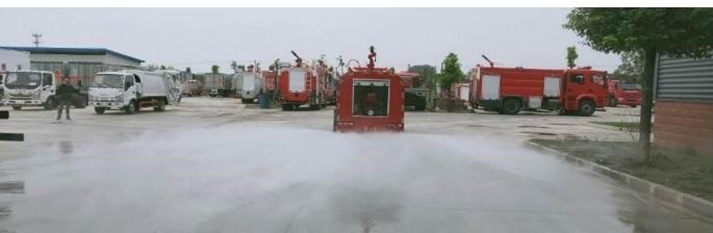

前冲 |
标配前置对冲圆锥喷嘴，冲洗宽度≥25m圆锥喷嘴角度可以任意调 节，可将中间车道的垃圾冲到两侧，方便对垃圾进行清扫收运，同 时实现对多车道洒水降尘。 |
|
图示 |
|
|

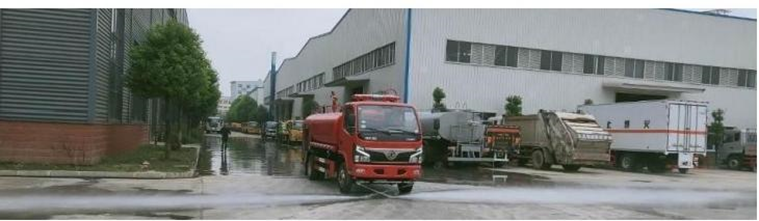

后洒 |
双侧后洒，洒水面积15m² |
|
图示 |
|
|

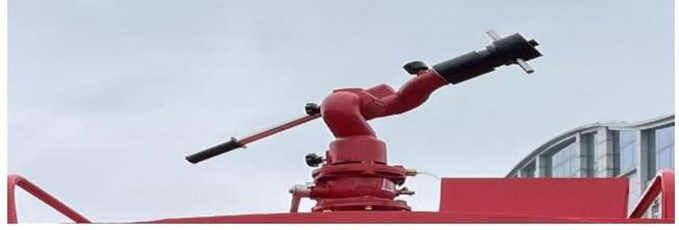

消防炮 |
流量达到20L/s,柱状射程约48m,可用作消防救援灭火。 |
|
图示 |
|
九 、电器系统
|
附加电气 |
设**电路 |
|

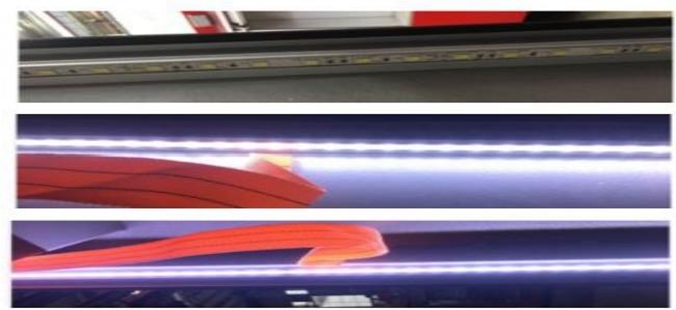

**照明 |
消防员室、泵房分别设有照明灯，操纵仪表板上设有照明、指示灯。 |
|
图示 |
|
|||
|

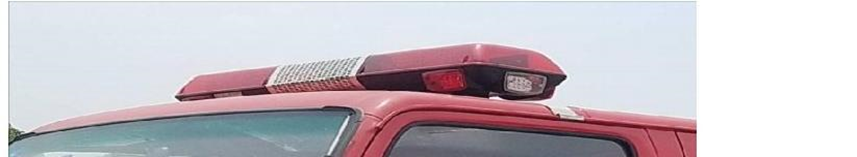

**示装置 |
驾驶室顶部配备长排豪华红红LED**，**报器及其**盒在驾 驶室内。 |
|||
|
|
|
|||
|
仪表板及 板上设备 |
仪表板位于车尾部的泵室内， | |||
参考图
